Arbete på väg
Vägmärken, avstängningsmaterial och fordon – allt som behövs för TA-planen.
En lösning med programvara och symboler som förenklar arbetet med trafikanordningsplanen.
Gör en tydlig TA-plan som skyddar både vägarbetarna och trafikanterna!

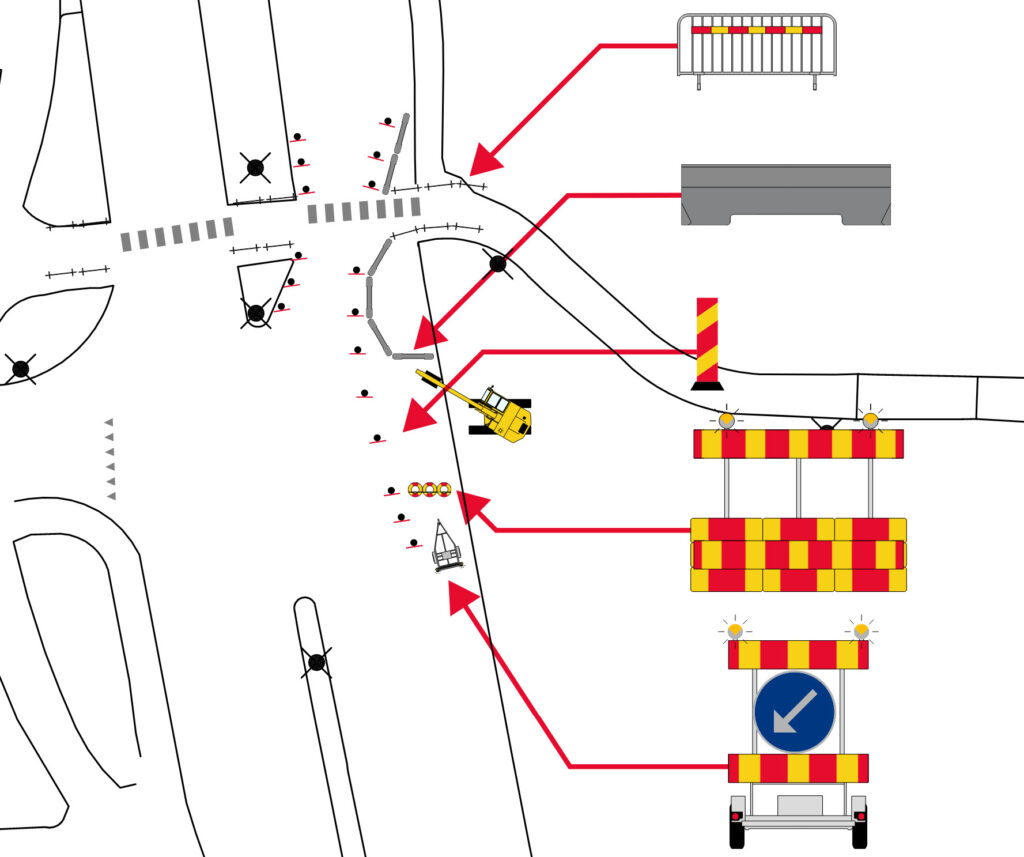

TA-planen skapar både en trygg arbetsplats och en säker trafikmiljö. Med vår lösning ritar du TA-planen i skala och kan enkelt rita in avspärrningar och visa hur skyltningen ska se ut.
Programmen som behövs för att rita TA-planer är SKAPA TA-plan och pdf-programmet Bluebeam Revu. Använd en situationsplan eller en bild över arbetsplatsen. Sätt in eller kalibrera en skala så kan du använda de skalenliga symbolerna. På så sätt blir det mycket enklare att se och planera för de säkerhetsavstånd och utrymmen som behövs. När all planering är gjord och utrustning, avspärrningar, fordon och skyltning är på plats har du en färdig TA-plan som kan skickas till väghållaren. Uppdateringar och förändringar är lätta att göra eftersom du enkelt tar bort och flyttar de delar som behöver justeras. Tack vare denna lösning går arbetet med TA-planen snabbt och enkelt.
SKAPA är synonymt med kvalitet
SKAPA TA-Plan innehåller över 1 000 symboler och ritverktyg, utvecklade utifrån verkliga behov hos TA-plansritare. Tillägget vidareutvecklas kontinuerligt baserat på våra kunders önskemål och erfarenheter från branschen.
För att säkerställa att SKAPA TA-Plan möter marknadens krav samarbetar vi med några av branschens ledande entreprenörer. Deras kunskap och återkoppling är en viktig del i utvecklingen av produkten.
En av de största styrkorna i SKAPA TA-Plan är kvaliteten på symbolbiblioteket.
Varje symbol genomgår en noggrann utvecklings- och optimeringsprocess där fokus ligger på både visuell kvalitet och hög prestanda. Resultatet är vektoriserade symboler som förblir skarpa och lättlästa oavsett om du zoomar in, zoomar ut eller ändrar skala på symbolerna. Du slipper pixliga eller taggiga symboler samtidigt som ritningen förblir snabb och responsiv att arbeta med.
De optimerade symbolerna bidrar även till mindre PDF-filer, vilket förenklar både delning och hantering av ritningar.
Denna kombination av kvalitet, prestanda och genomarbetad symbolutveckling är något som särskiljer SKAPA TA-Plan på marknaden och som vi är ensamma om att kunna erbjuda i denna omfattning.
Jag har en TA-plan, tajmad och klar i minsta detalj!
Vägmärken
I SKAPA TA-plan finns mängder av vägmärken. Ja, i stort sett alla vägmärken från Transportstyrelsen. Dessutom finns det ritverktyg för väglinjer, både permanenta och de gula tillfälliga.

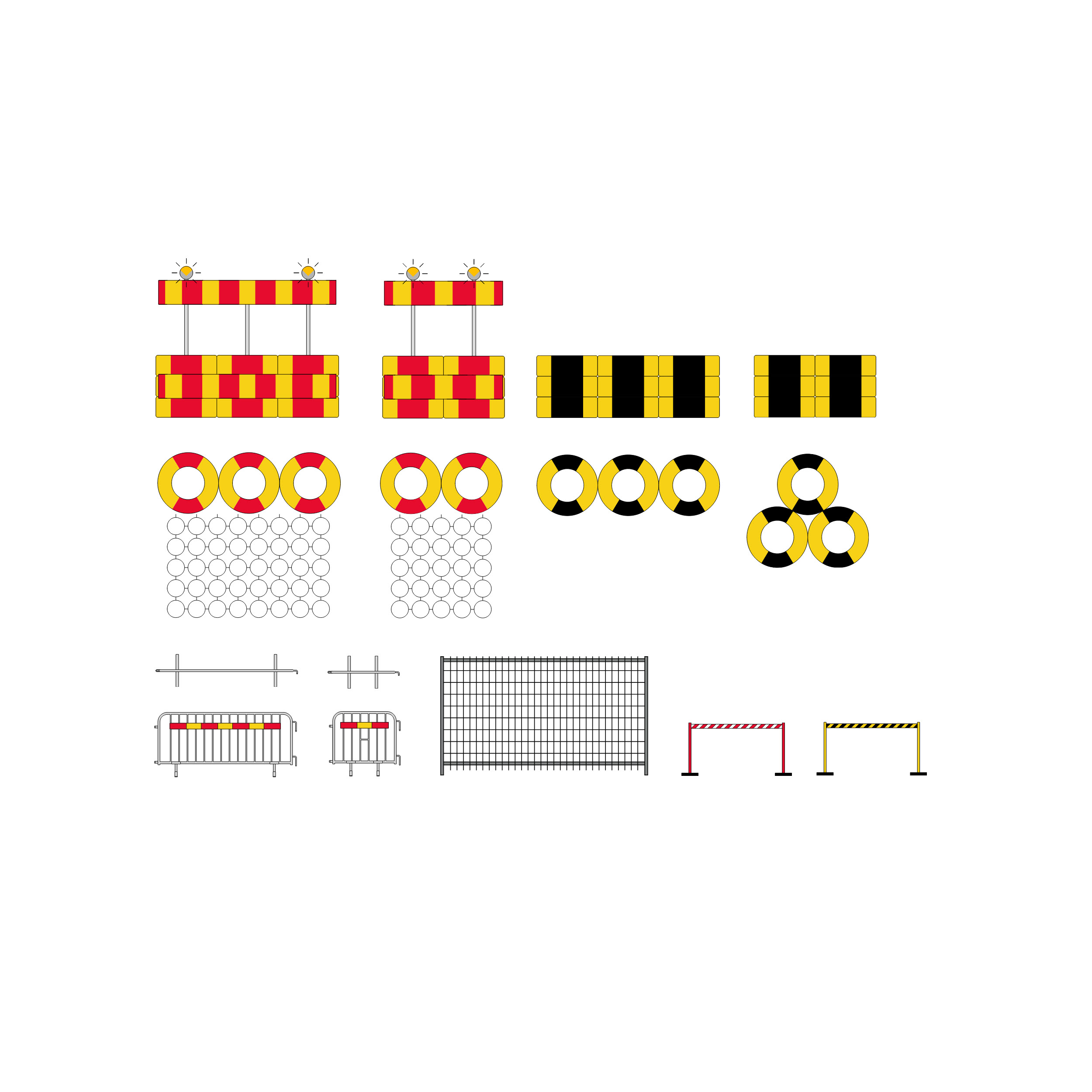

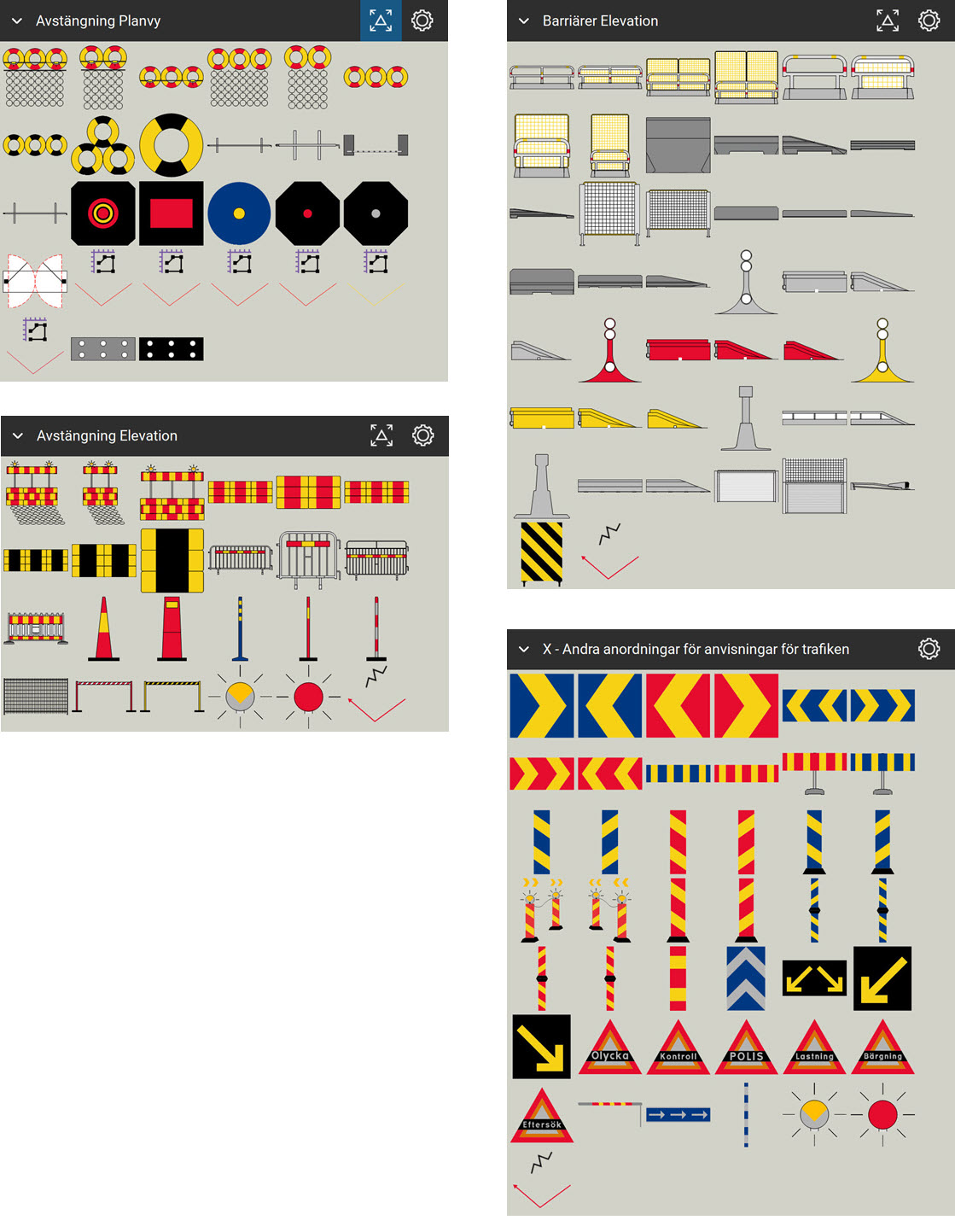

Avstängningsmaterial
Från trafikbuffert till avspärrningsband här finns det mesta som behövs för att spärra av arbetsområdet. Behöver arbetsplatsen avgränsas med stängsel så finns ritverktyg även för det. Dessutom summeras längden på stängslet.

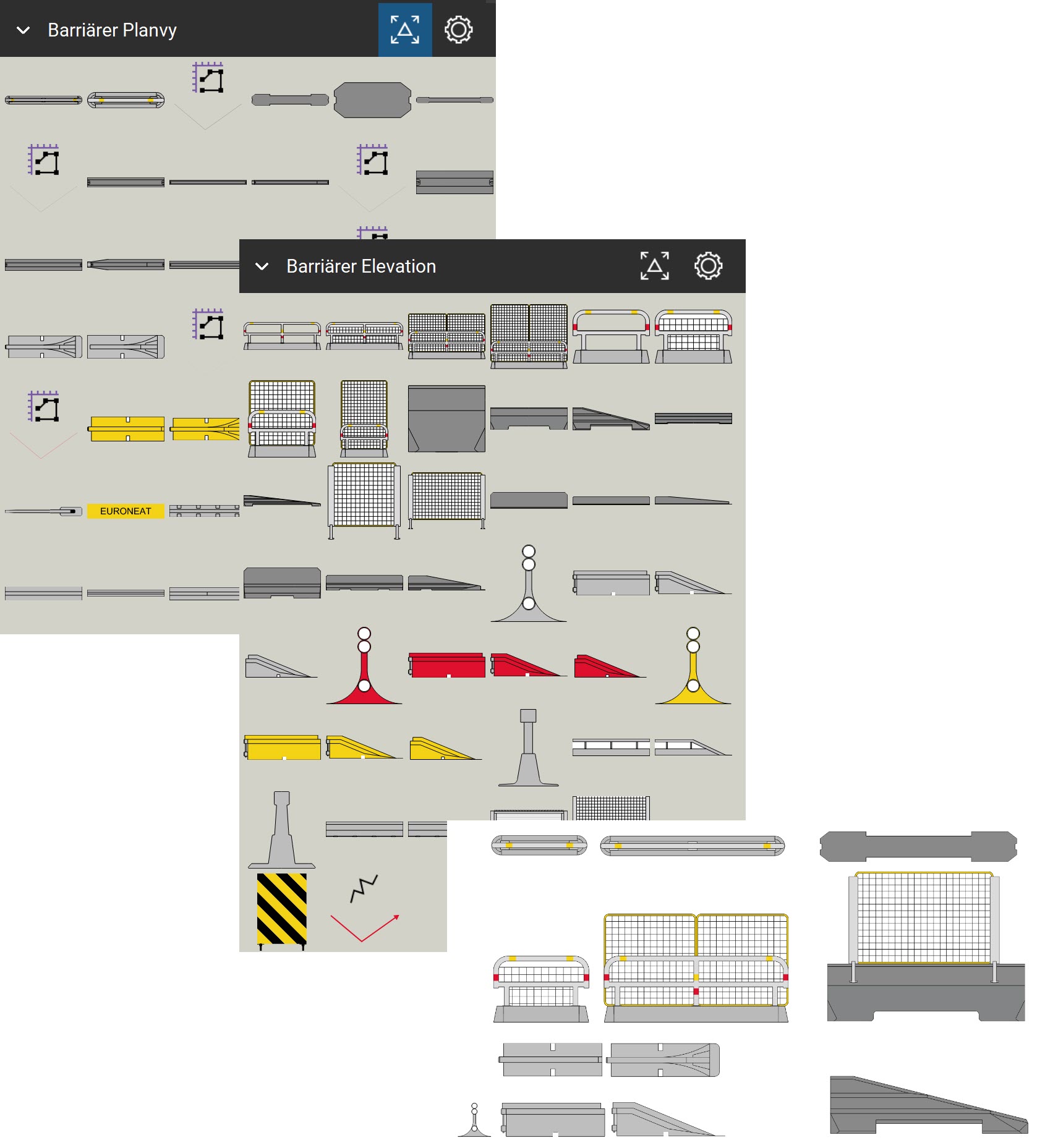

Barriärer
Många vanligt förekommande barriärer finns att välja på. När de placeras in i planvy så anpassas storleken till ritningens skala.
Det gäller att även komma ihåg de oskyddade trafikanterna. Använd barriärerna som är särskilt anpassade för gång- och cykeltrafikanter. De finns färdiga med olika typer av skyddsnät.

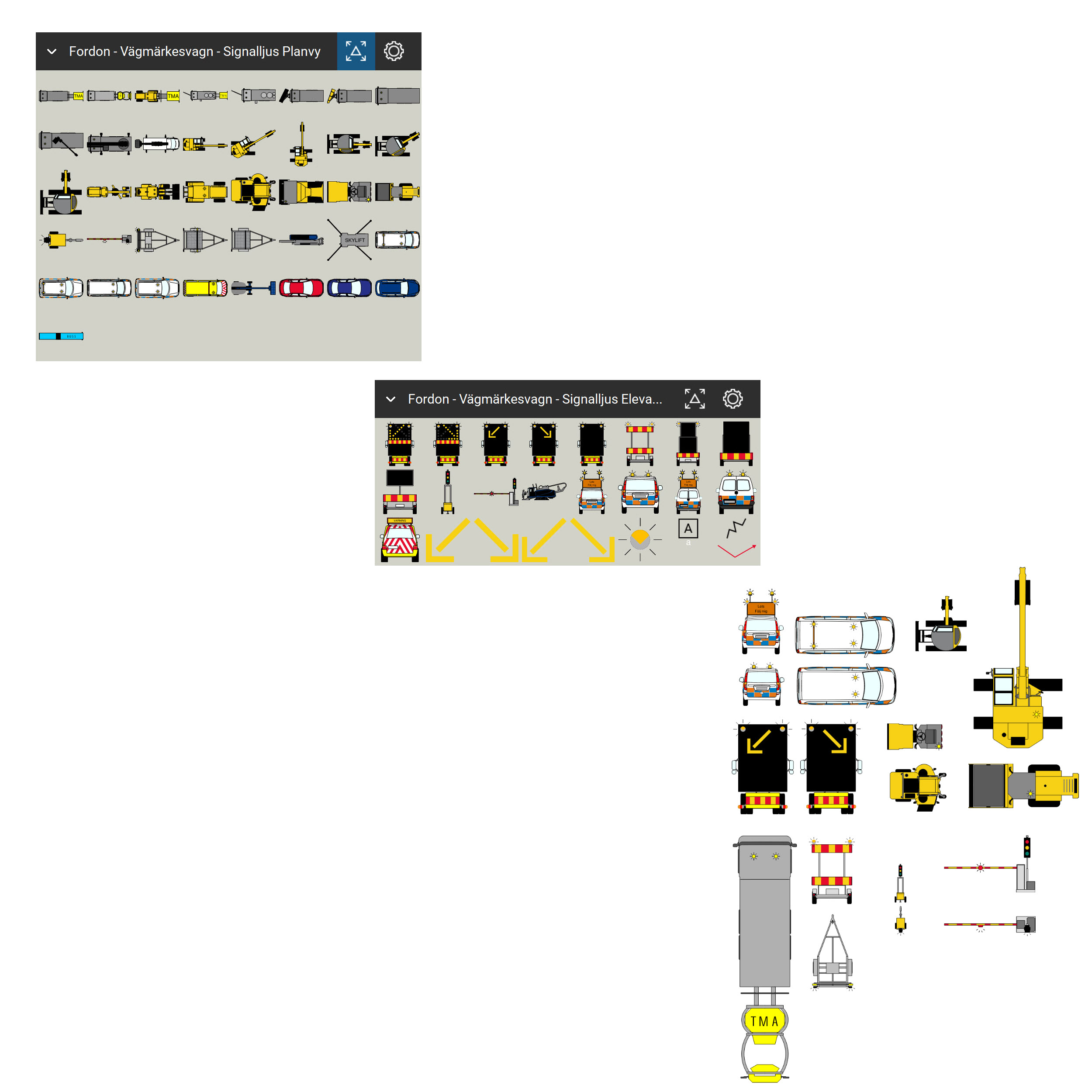

Fordon
När det kommer till fordon i en TA-plan så är kanske TMA-bilen den vanligaste. Nästan lika vanlig är säkert vägmärkesvagnen. Båda finns med!

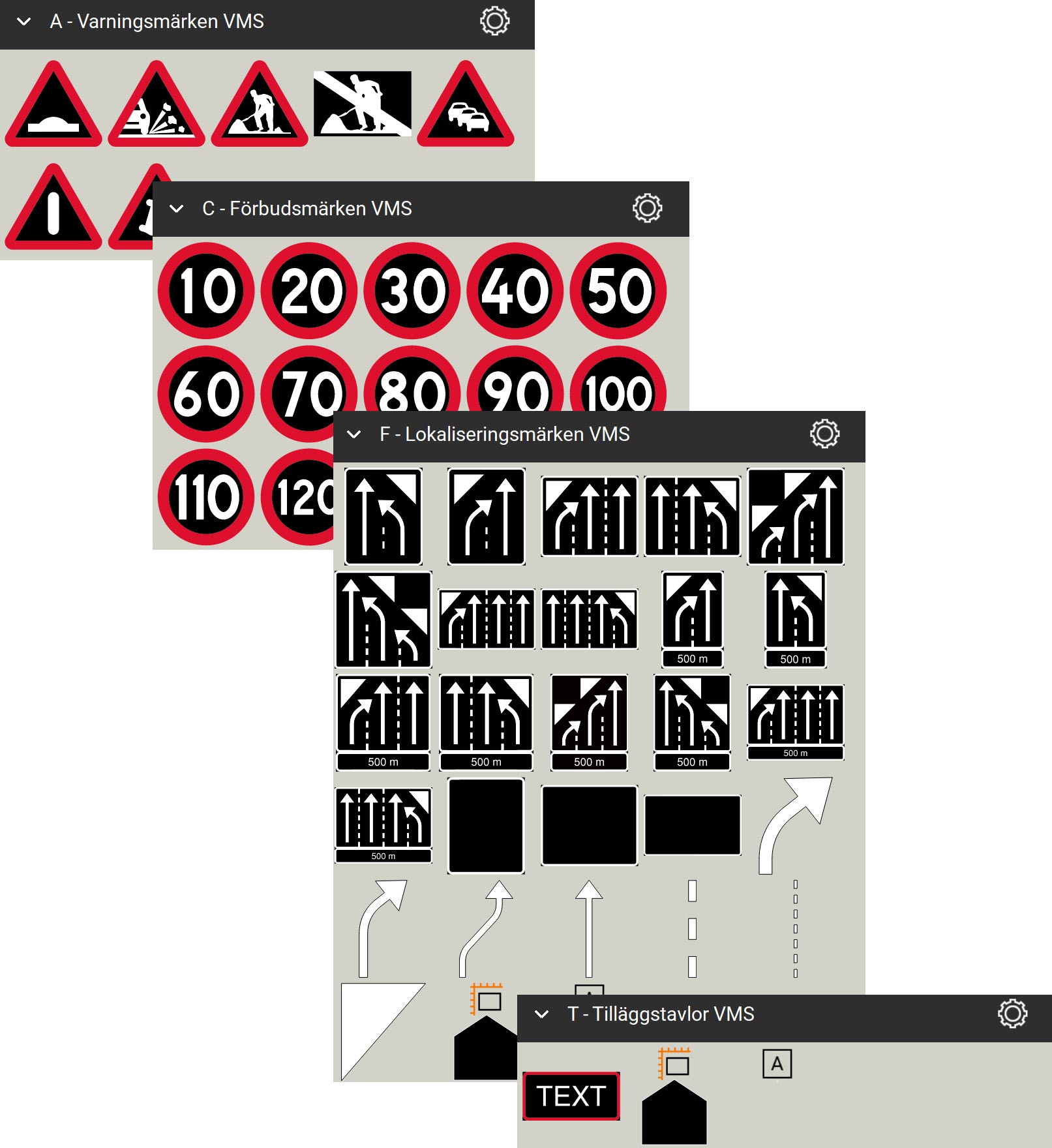

Variabla Meddelandeskyltar (VMS)
För skyltning med VMS så finns de mest frekvent använda skyltarna i VMS utförande. De finns i egna verktygslådor med tillägget VMS. Dessa används med fördel tillsammans med de nya TMA-bilarna eller vägmärkesvagnarna i VMS utförande.

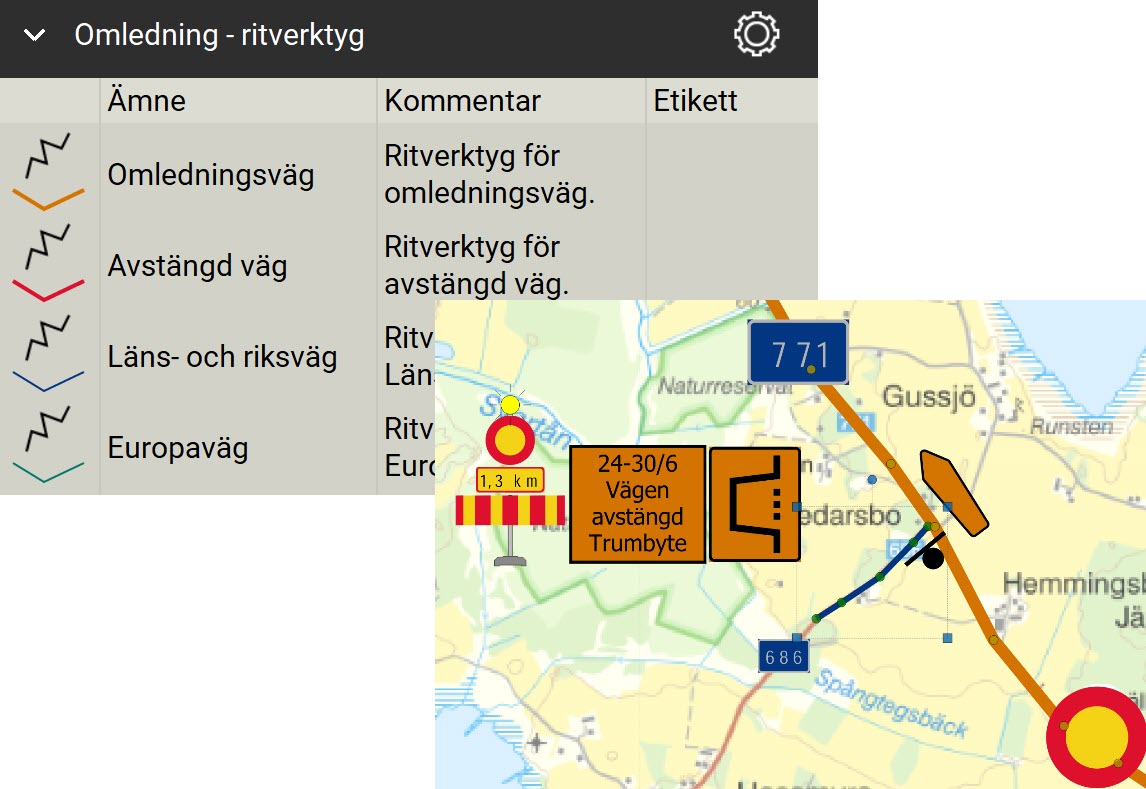

Omledning – ritverktyg
Ritverktygen för omledning av väg gör det enkelt när man planerar hur trafiken ska ledas om. Flera färgkodade ritverktyg som skapar tydlighet på ritningen.

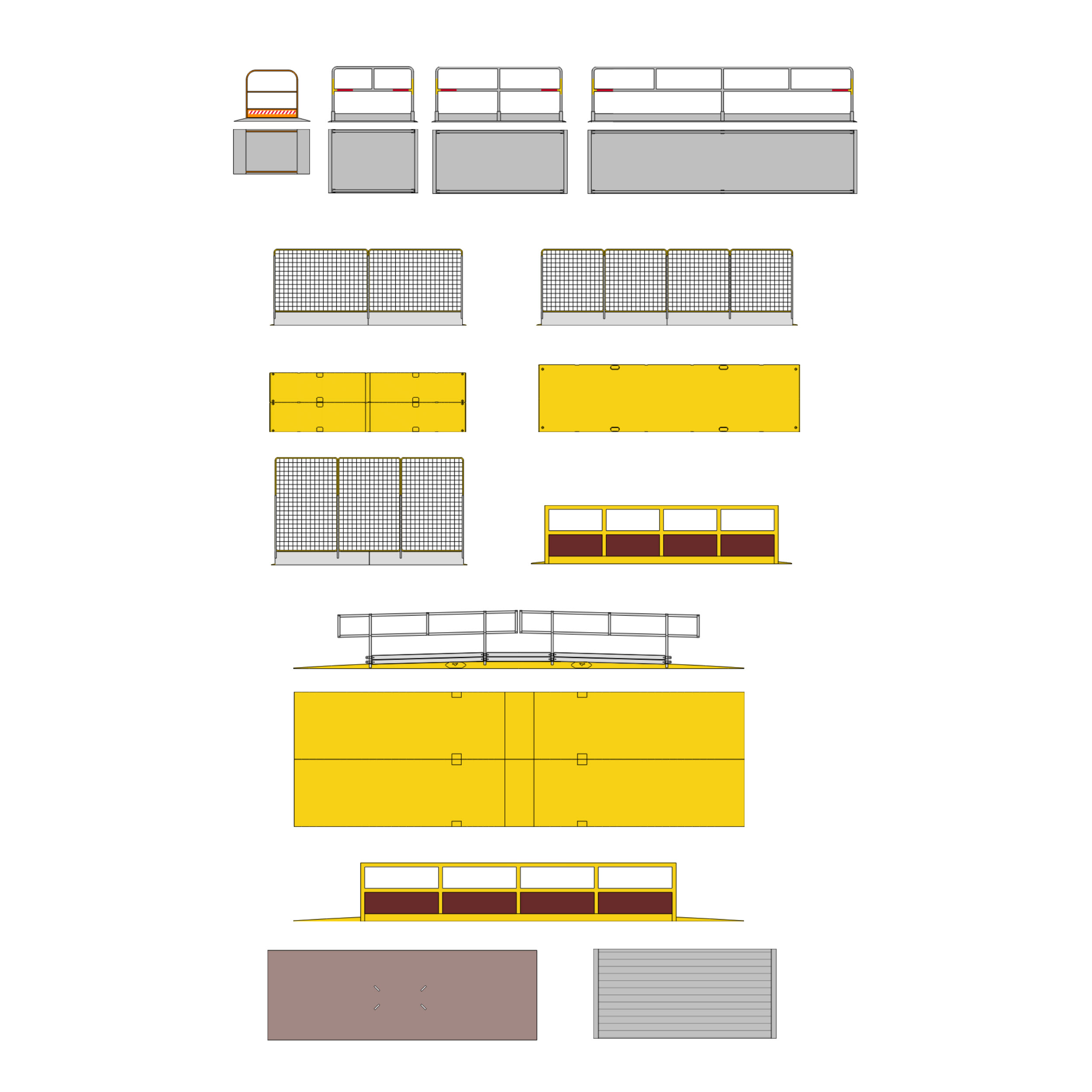

Tillfälliga broar
För dig med känsla för detaljer så finns det också symboler för gång och trafikbroar.

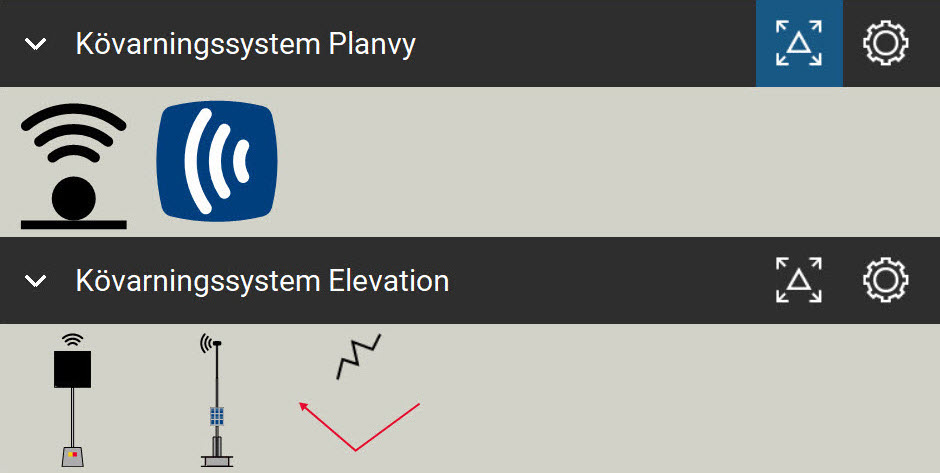

Kövarningssystem
Symboler för radarsensor och hastighetspåminnare i både plan och elevationsvy

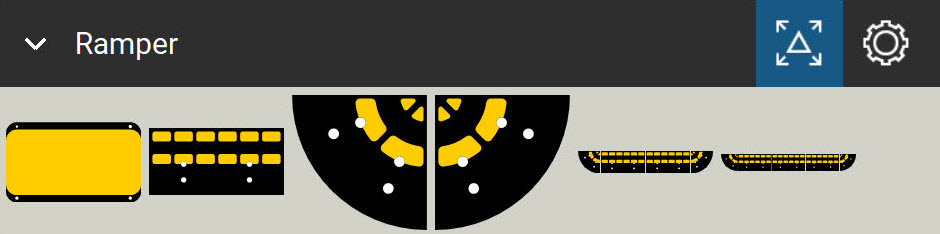

Ramper
Ramper och asfaltscigarrer både i färdiga längder samt delar så du själv kan sätta ihop önskad längd.

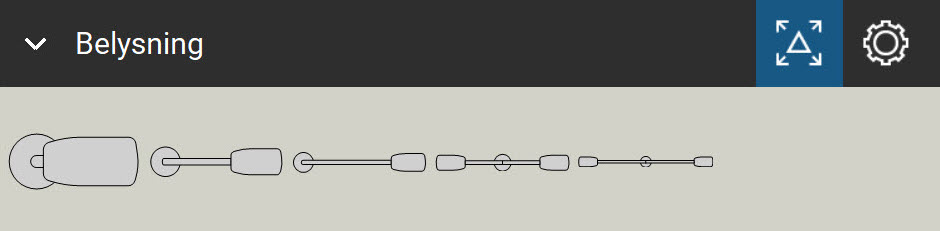

Belysningsstolpar
Belysningsstolpar som påverkar trafikanordningarna, arbetsområdet eller framkomligheten bör normalt redovisas på en TA-plan. Så givetvis finns det i SKAPA TA-Plan.

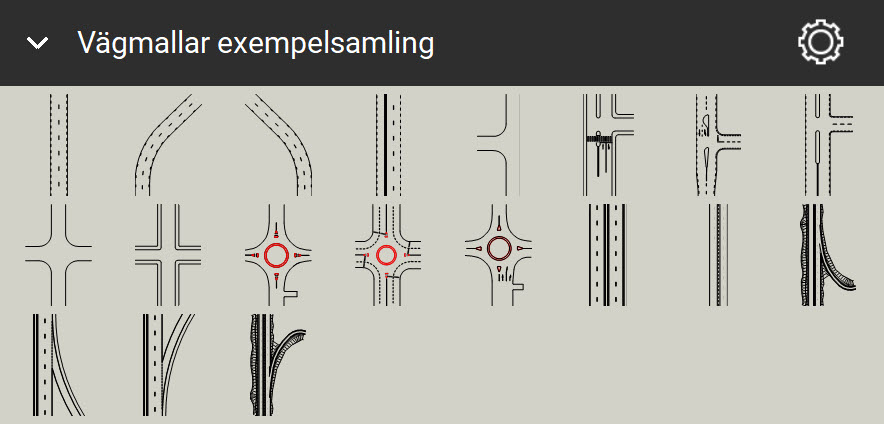

Vägmallar
De allra flesta använder nog ritningsunderlag eller kartbilder för sina TA-planer. Men för de allra enklaste TA-planerna eller då det måste gå riktigt snabbt finns även möjligheten att använda de färdiga mallarna för flera vanliga vägavsnitt, korsningar och trafikplatser.
Ritningshjälpmedel
Använd ritningsramarna, skalstockarna och norrpilarna för att skapa snygga och professionella TA-planer.
SKAPA TA-plan
– Priser & tillägg
SKAPA TA-plan
Gör arbetet med TA-planen snabbt och enkelt. Skaffa SKAPA TA-plan för Bluebeam Revu.
-
SKAPA TA-Plan 27 – 1 år1900 kr exkl. moms
Paket SKAPA TA-plan + Revu
Perfekt för dig som inte har Bluebeam Revu sedan tidigare och vill köpa ett komplett programpaket.
-
SKAPA TA-Plan 27 – 1 år + Revu 21 Core – 1 årOriginal price was: 5200 kr.5010 krCurrent price is: 5010 kr. exkl. moms
SKAPA APD-plan
Ritar du även APD-planer ibland? Allt du behöver för att planera en säker arbetsplats.
-
SKAPA APD-Plan 27 – 1 år1900 kr exkl. moms
I abonnemangskostnaden ingår tillgång till alla nya versioner som släpps under abonnemangsperioden.
Abonnemangen har ingen uppsägningstid. Vi skickar en personlig påminnelse när det är dags att förlänga abonnemanget.
Så här fungerar det!
Lösningen bygger på två delar. Den första är pdf-programmet Bluebeam Revu och den andra är tilläggsprogrammet SKAPA TA-Plan. När dessa används tillsammans får man ett kraftfullt och mångsidigt verktyg för de som arbetar med TA-planer.
1. Bluebeam Revu
Med programmet kan man öppna ritningar i pdf- eller bildformat. Ange en skala för ritningen så att det blir möjligt att rita skalenligt och göra mätningar.
2. SKAPA TA-Plan
Det är i detta tilläggsprogram som alla vägmärken, symboler och ritverktyg finns. Transportstyrelsens vägmärken och många symboler för avstängning och fordon med mycket hög detaljkvalitet. Det är med hjälp av dessa du skapar väldigt tydliga TA-planer.
3. Publicera & dela
”Inför” det du ritat innan du skickar eller delar TA-planen så kan alla oavsett vilket pdf-program de använder öppna den. Det är en av anledningarna till att pdf-formatet är så populärt inom branschen.
Några av nyheterna i 27
Uppdaterade skyltar
Vi har kompletterat med drygt 50 st nya skyltar och symboler. Det finns t.ex. fler symboler för att rita både vanliga och tillfälliga cirkulationsplatser. För tillfälliga skyltningar finns ny fler valmöjligheter när du skapar egna skyltar.
Avstängning och barriärer
Fler ritverktyg och symboler, bl.a. avstängningsgrind GC 2,3 m, säkerhetsstaket, byggstängsel, byggstaket, kravallstaket och ritverktyg för avstängningsgrind. Fler barriärer med GC-räcke. Markeringsskärmar med rinnande ljus både i plan- och elevationsvy.
Kövarningssystem
Radar och hastighetspåminnare finns både i plan och elevationsvy.

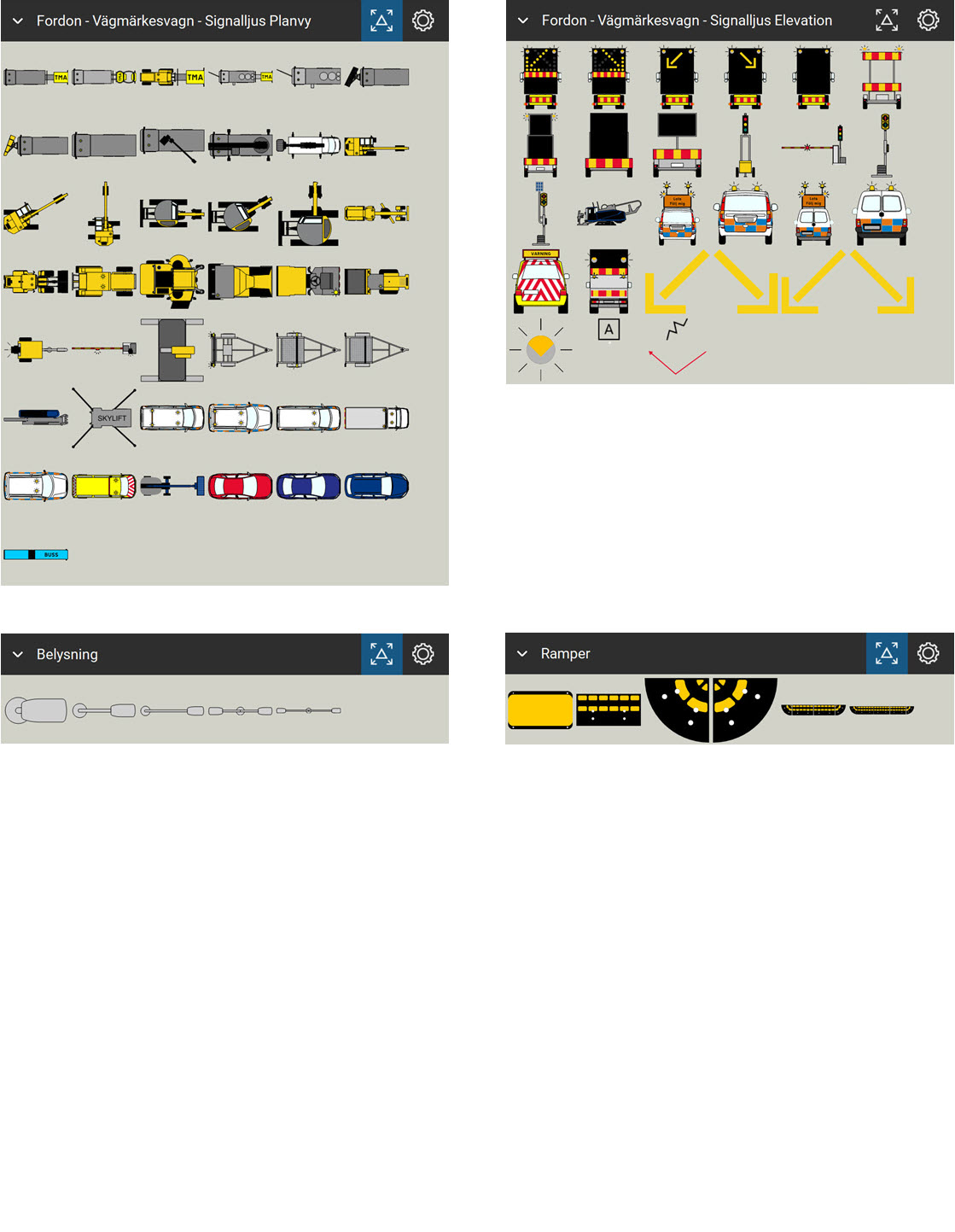

Fordon och belysning
Servicebil och mobil övergångssignal är några av nyheterna. Vi har även lagt ramper, asfaltscigarrer och belysningsstolpar.
Smarta funktioner – snabbar upp arbetet

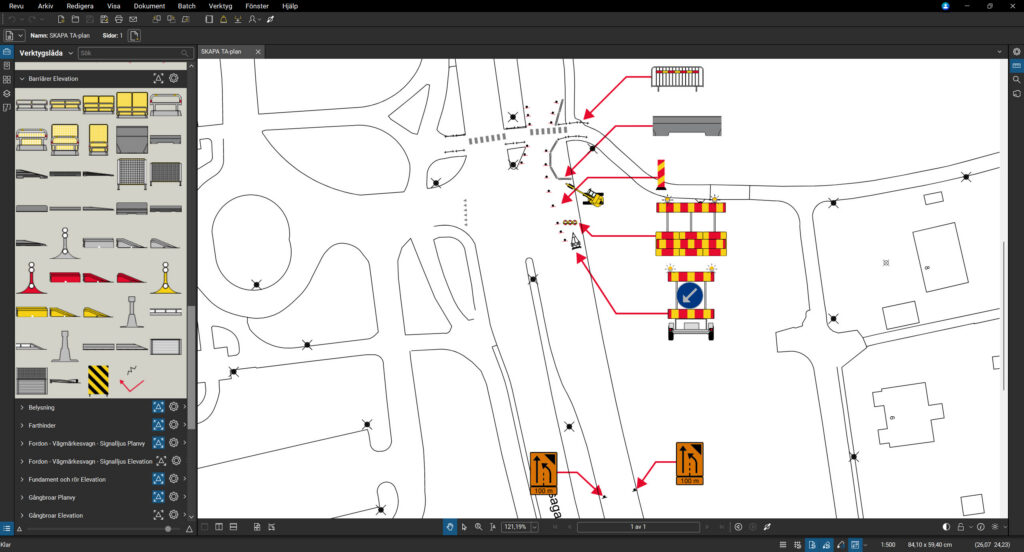

Rita i skala
Med SKAPA TA-plan och Bluebeam Revu skapar man skalenliga TA-planer. Fordon, barriärer, avstängningsmatieral m.m. anpassar automatiskt sin storlek till ritningens skala, vi kallar det dynamisk skalning.
Att planera Ta-planen i skala gör att man direkt kan bedöma framkomligheten och säkerhetsavstånd. Börja med att välja en standardskala eller kalibrera skalan på ritningen och placera sedan symbolerna på ritningen.
Alla symboler, skyltar eller annan utrustning summeras i Revu´s “Markeringslista” som kan exporteras och användas som underlag för de som ska sätta ut TA-planen.

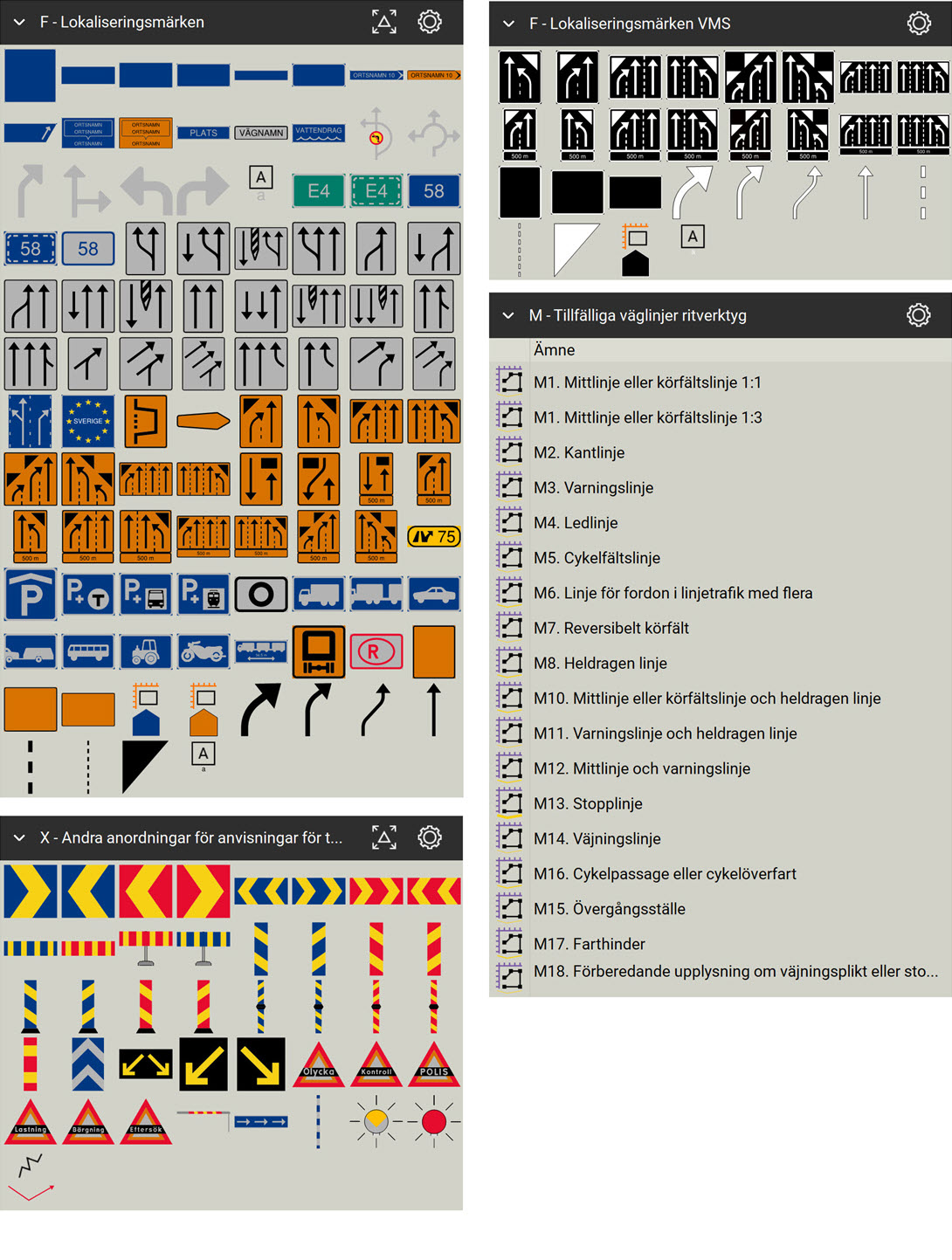

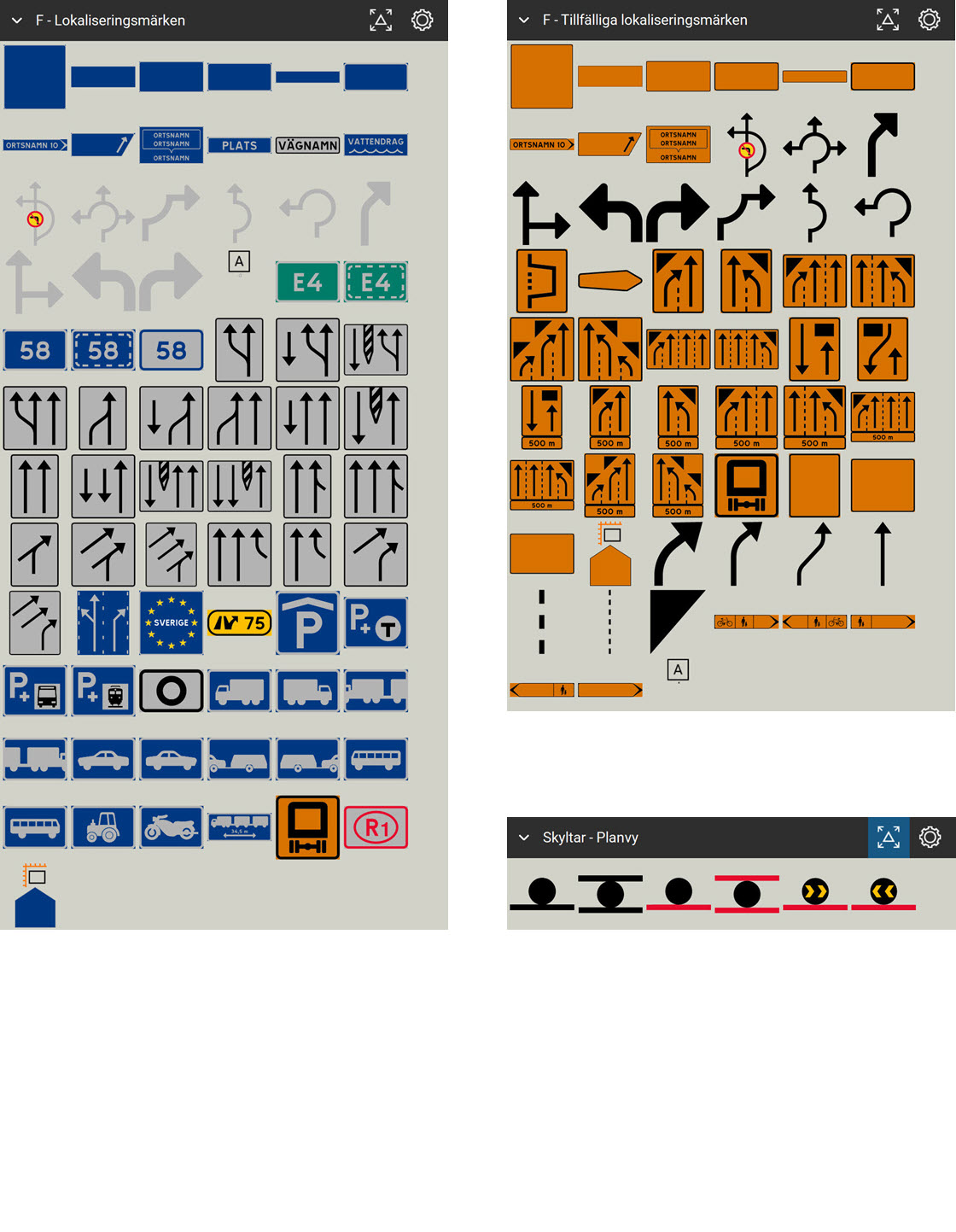

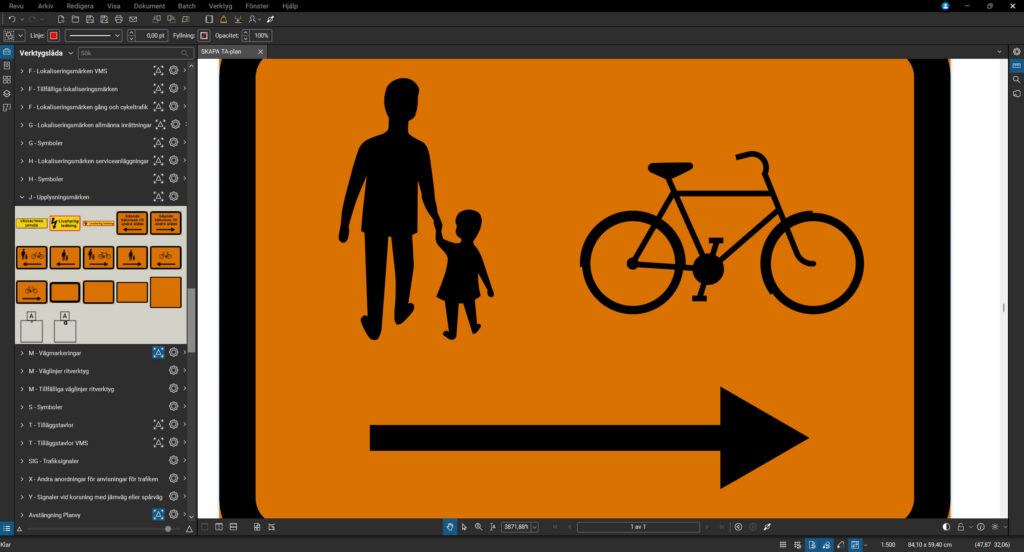

Vägmärken
I SKAPA TA-plan finns mängder av vägmärken. Ja, för att inte säga i stort sett alla vägmärken från Transportstyrelsen. Många av dem går dessutom att anpassa. Texter kan enkelt redigeras genom att dubbelklicka på texten och skriva in den text man vill ha. Det följer också med ritverktyg för att skapa helt egna nya skyltar för lokaliseringsmärken och tilläggstavlor.
Avstängning
SKAPA TA-plan innehåller många olika symboler för avstängning och omledning. Dessutom finns de indelade i olika kategorier för att de ska vara lätta att hitta, tex. Barriärer, avstängning eller fordon.
Placera först ut de skalenliga symbolerna i planvy på ritningsunderlaget för att illustrera placeringen. Använd därefter motsvarande symboler i elevationsvy för att visa den exakta utformningen och skyltningen. Den stora detaljrikedomen på symbolerna skapar en hög igenkänningsfaktor, vilket många av våra användare uppskattar.
Ritverktyg

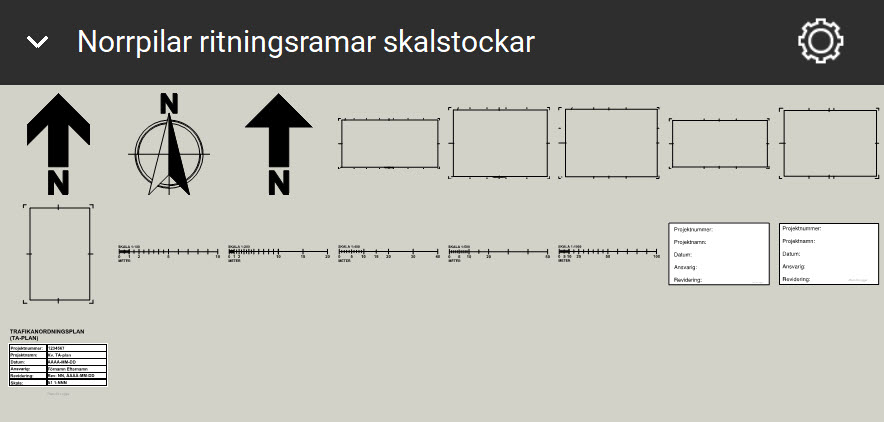

I SKAPA TA-plan hittar du verktygslådorna “Norrpilar ritningsramar skalstockar” och ”Vägmallar” som innehåller många bra mallar.
“Norrpilar ritningsramar skalstockar” innehåller många bra ritverktyg för att skapa snygga och översiktliga ritningar. Ritningsramarna finns för pappersstorlekarna A1L, A1, A2, A3L, A3 och A4.
Det är enkelt att placera in ett ritningshuvud/namnruta med hjälp av “snap” funktionerna.
Dessutom finns det symbolförteckningar som kan uppdateras automatiskt. Placera in symbolförteckningen i ritningen och välj vilka verktygslådor eller symboler som ska ingå så skapas det en symbolförteckning.
I verktygslådan ”Vägmallar” finns det flera mallar för flera generella trafikplatser, vägavsnitt och korsningar. Vilket innebär mycket tidsbesparing vid behov av de mindre och enklare TA-planerna.

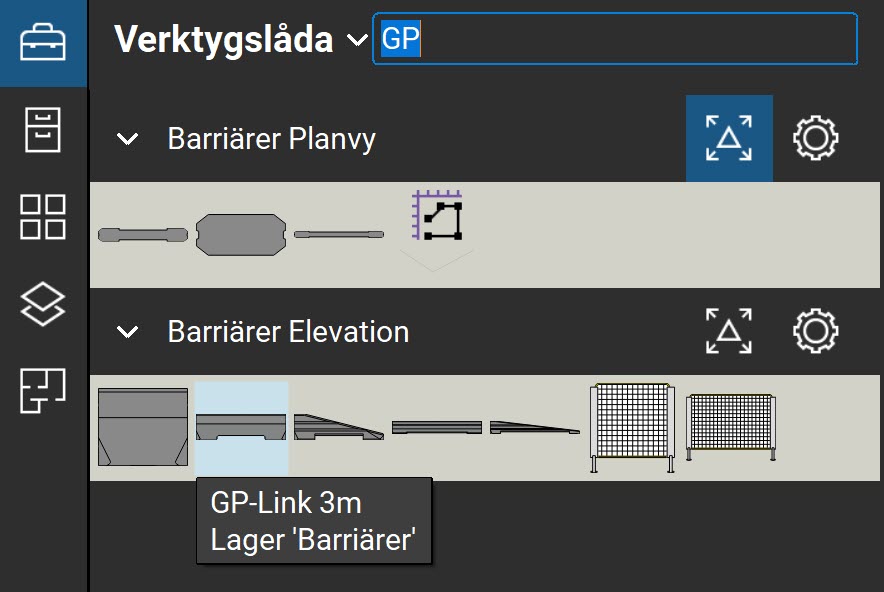

Sök i verktygslådorna
SKAPA TA-plan innehåller väldigt många vägmärken, symboler och verktyg så ibland kan det vara svårt att hitta det man söker. Då finns det ett bra sökfunktion som gör det enklare att hitta ett vägmärke eller ett ritverktyg. Skriv in delar eller hela sökord så visas sökresultatet direkt.
Systemkrav för SKAPA TA-plan
Programvara
SKAPA TA-Plan 27 är ett tilläggsprogram till Bluebeam Revu 21 (Core, Complete och Max) och Bluebeam Revu Standard, CAD och eXtreme 20.
P.g.a. att Bluebeam Revu 21 Basics saknar stöd för en del av funktionerna i våra SKAPA-produkter så kan SKAPA-produkterna inte användas i den versionen.
Våra SKAPA-produkter kan inte heller användas i Bluebeam Cloud p.g.a. att Bluebeam Cloud endast har stöd för enklare markeringar och därför saknar stöd för funktionerna i SKAPA-produkterna.
Windows 10 eller 11.
Administratörskonto krävs vid installation och avinstallation.
Hårdvara
Stationära och bärbara datorer: 1 GHz-processor (2+ GHz rekommenderas)
Surfplattor: Intel® i3-processor eller motsvarande
8 GB RAM eller mer rekommenderas
5 GB ledigt hårddiskutrymme
3-knappars mus (scroll-mus)
En skärmdrivrutin som stöder antingen OpenGL® 3.2 (eller högre) eller OpenGL® ES 3.0 (eller högre) krävs för att använda hårdvarurendering.
